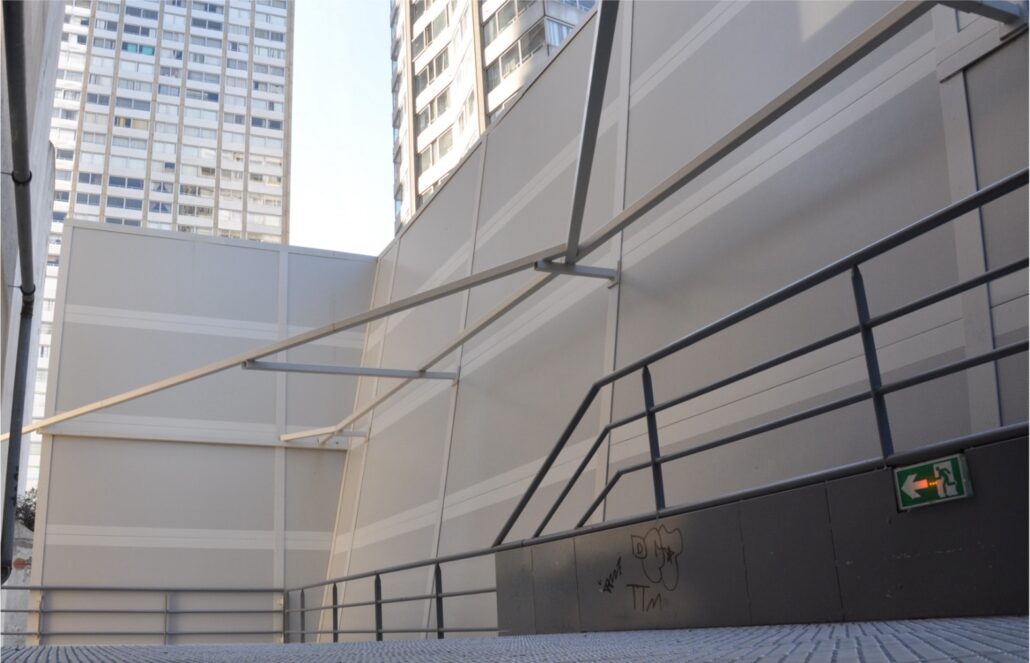

Écran acoustique renforcé EAR 50
Objectif :
Les écrans acoustique diminuent l’impact sonore des installations techniques extérieures afin de préserver l’environnement sonore des riverains.
Télécharger la fiche produit ci-dessous ▼
Description
• Face extérieure Isolante : tôle prélaquée 75/100ème, teinte blanc RAL 9010 ou beige RAL 1015 ou galvanisé naturel.
• Absorbant LRS intérieur : panneaux de laine de roche 50 mm de densité 55 kg/m3 surfacée par un voile de Verre.
• Protection Mécanique par tôle perforée
Options
• Peinture époxy avec RAL sur demande.
• Porte d’accès.
Caractéristiques
techniques :
• Maintien des panneaux EAS 50 :
– Ossature tubulaire galvanisée à chaud ou laquée époxy
– Lisses hautes et basses
• Assemblage continu des panneaux par emboîtement, assurant une homogénéité acoustique de la cloison.
• Les écrans ACOUPHON sont dimensionnés, par les BET Acoustiques, en fonction de l’atténuation à obtenir.
• Réaction au feu de la laine de roche HDTV50® : A1 selon la norme EN13501-1.
Caractéristiques acoustiques :
| Rwc | 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | R rose |
| TG 75/100ᵉ | 11 | 17 | 26 | 34 | 38 | 42 | 28 |
| TG 75/100ᵉ + ML 5 | 16 | 22 | 31 | 39 | 43 | 44 | 33 |
| TG 15/100ᵉ | 17 | 22 | 33 | 43 | 49 | 57 | 34 |
| Alpha | 0.23 | 0.66 | 1.00 | 1.00 | 1.00 | 0.97 |
