Écran acoustique
EAB 160
Objectifs :
Les écrans ACOUPHON diminuent l’impact sonore des installations techniques extérieures et bruits de circulation afin de préserver l’environnement sonore des riverains.
Télécharger la fiche produit ci-dessous ▼

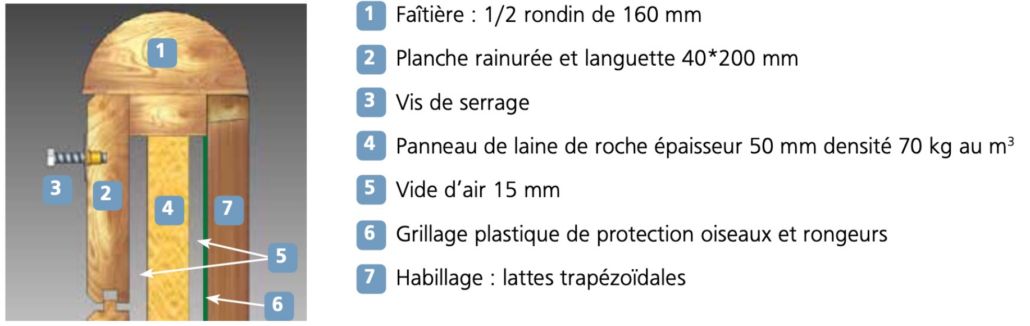

Compositions
• Absorbant HDTV® intérieur : panneaux de laine de roche 50 mm de densité 110 kg/m3 surfacée par un Tissu de Verre anti-défibrage noir 120 g/m².
Options
• Décor bois sur HEA
• Peinture époxy avec RAL sur demande des HEA
• Dimensions des panneaux sur mesure
• Porte d’accès
• Mise en oeuvre par nos équipes de pose
Caractéristiques
techniques :
• Dimensions des panneaux :
– Largeur 3,95m
– Hauteur 1m

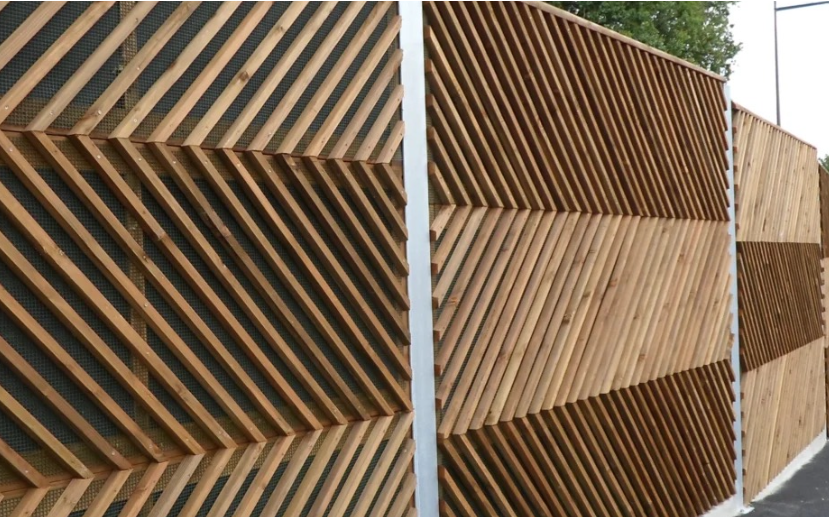

• Finition :
– Coté source : lattage a clair voie
– Coté riverains : planches rabotées disposées horizontalement
• Maintien des panneaux EAB 160 :
– Ossature HEA160 avec platine de fixation sur dalle béton
– Galvanisés à chaud
– Panneaux bois –
• Assemblage continu des panneaux par joints d’étanchéité, assurant une homogénéité acoustique de la cloison.
• Les écrans ACOUPHON sont dimensionnés, par les BET Acoustiques, en fonction de l’atténuation à obtenir.
Absorption acoustique :
| 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | Global | DL route | |
| Rwc | 20,6 | 24,8 | 32,8 | 38,9 | 42,9 | 48,3 | Rw = 38 | 31 dBA-B3 |
| α | 0,19 | 0,69 | 0,98 | 0,97 | 0,84 | 0,71 | αw = 0,85 | 9 dBA-A3 |
