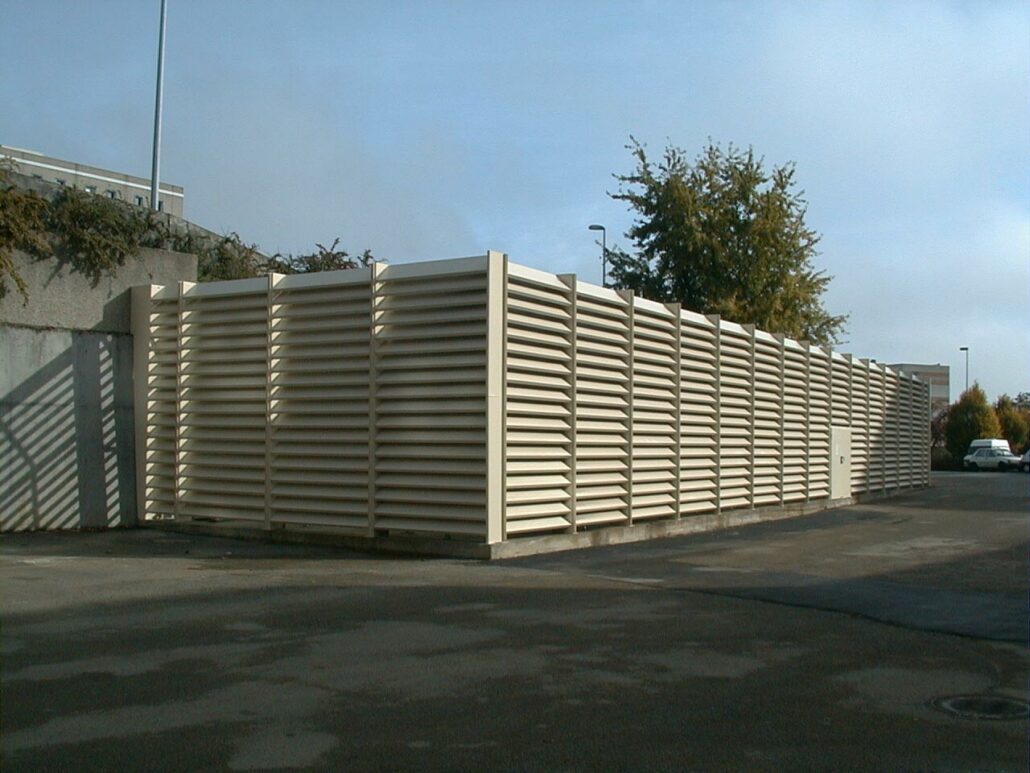

Écran grille acoustique EGA 50
Objectif :
Les écrans EGA 50 d’ACOUPHON diminuent l’impact sonore des installations techniques extérieures afin de préserver l’environnement sonore des riverains, tout en permettant la ventilation des installations techniques à l’intérieur.
Télécharger la fiche produit ci-dessous ▼
Description
• Face extérieure Isolante : tôle prélaquée 75/100ème, teinte blanc RAL 9010 ou beige RAL 1015 ou galvanisé naturel.
• Absorbant HDTV ® intérieur : panneaux de laine de roche 50 mm de densité 110 kg/m3 surfacée par un Tissu de Verre anti-défibrage noir 120 g/m².
Options
• Tôle perforée face intérieure
• Peinture époxy avec RAL sur demande.
• Porte d’accès.
Caractéristiques
techniques :
• Maintien des panneaux EAS 50 par ossature tubulaire galvanisée à chaud ou laquée époxy
• Panneaux d’épaisseur 50 mm, largeur 400 mm, inclinés et espacés de 100 mm
• Assemblage incliné des panneaux, de type « grille », assurant une atténuation acoustique et un passage d’air
• Les écrans ACOUPHON sont dimensionnés, par les BET Acoustiques, en fonction de l’atténuation à obtenir
• Réaction au feu de la laine de roche HDTV50® : A1 selon la norme EN13501-1
Caractéristiques acoustiques :
| 125 Hz | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | |
| Rwc | 5 | 7 | 11 | 15 | 18 | 14 |
| Alpha | 0.23 | 0.66 | 1 | 1 | 1 | 0.97 |
